MS16-MS25型埋刮板输送机

MS16-MS25型埋刮板输送机

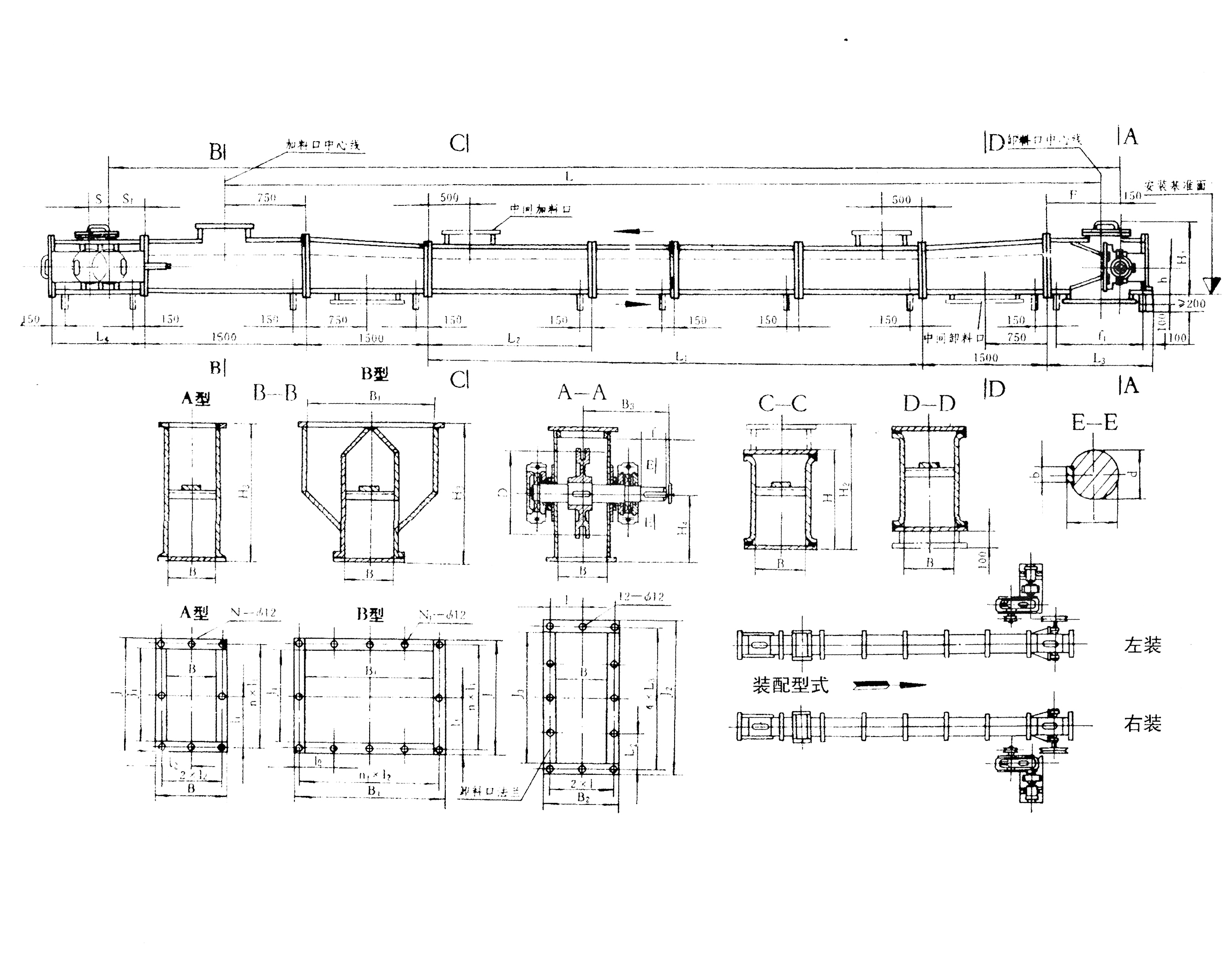

一、安装尺寸表

注：1、埋刮板输送机水平布置和用于倾角0≤a°≤15°时其相应安装尺寸不变。

       2、所有剖面图中：刮板链条未表示。

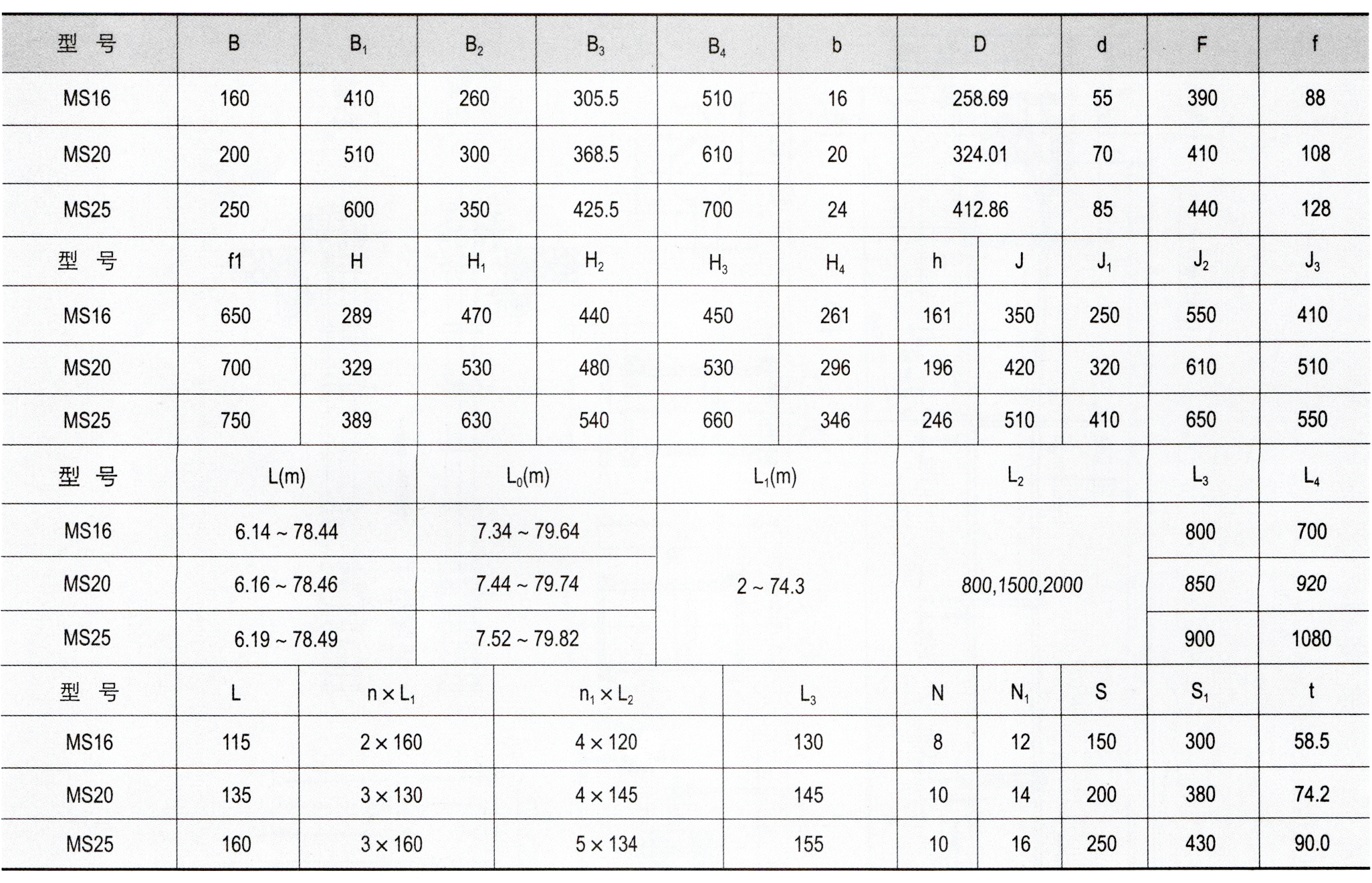

       3、上表中：L一输送距离

                          L₀一输送机长度

                          L₁一中间段总长度

                          L₂一中间段每段长度规格(三种)

                          S—调节行程

       4、埋刮板输送机总重量G(kg)

             式 中：G=G₁+G₂+G₃+G₄

                        G₁—机组重量

                        G₂—刮板链条重量

                        G₃一驱动装置重量

                        G₄一中间加料口及中间卸料口重量

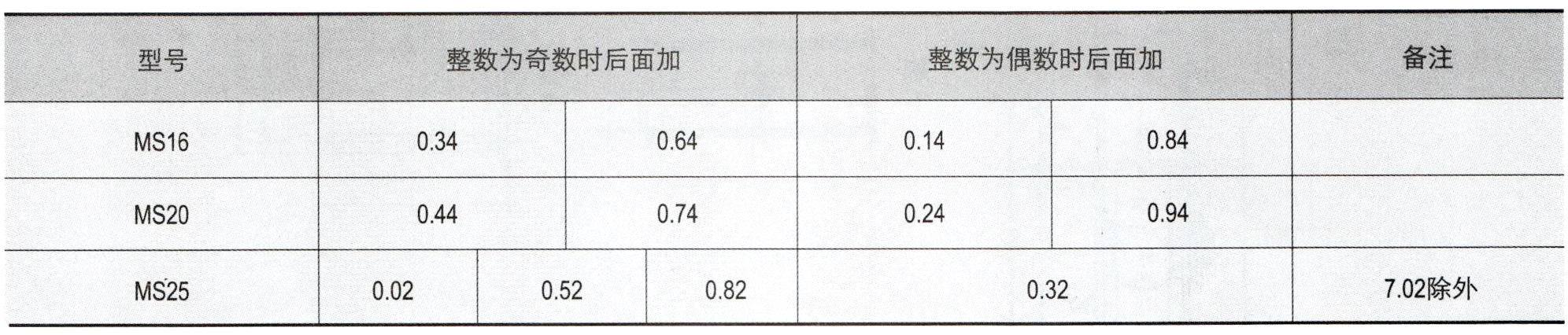

       5、输送机长度组合规律见下表：
