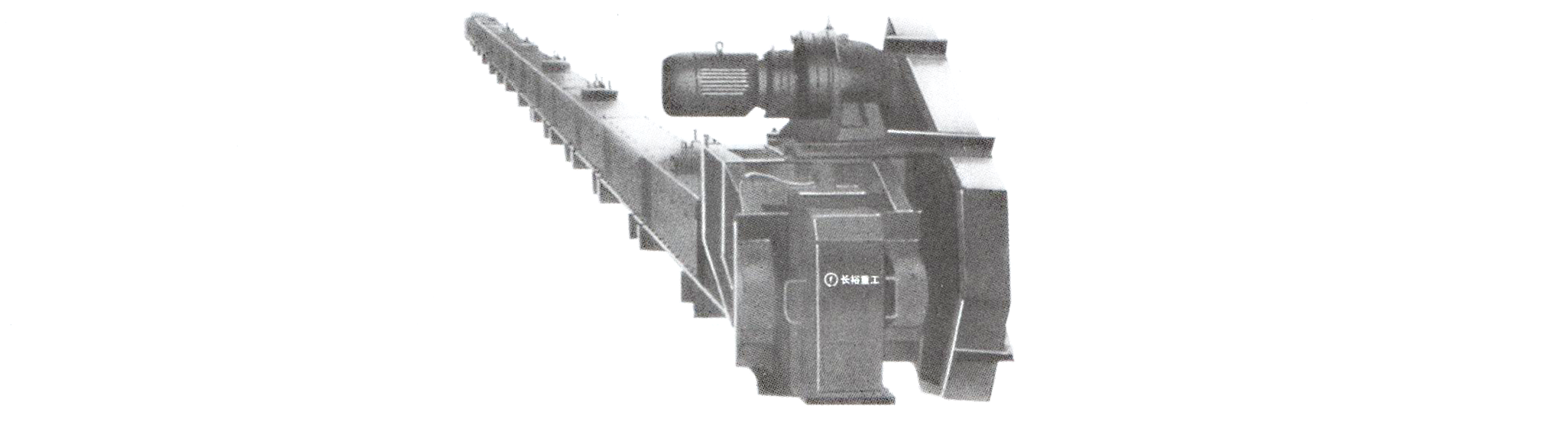

MS32-MS40型埋刮板输送机

MS32-MS40型埋刮板输送机

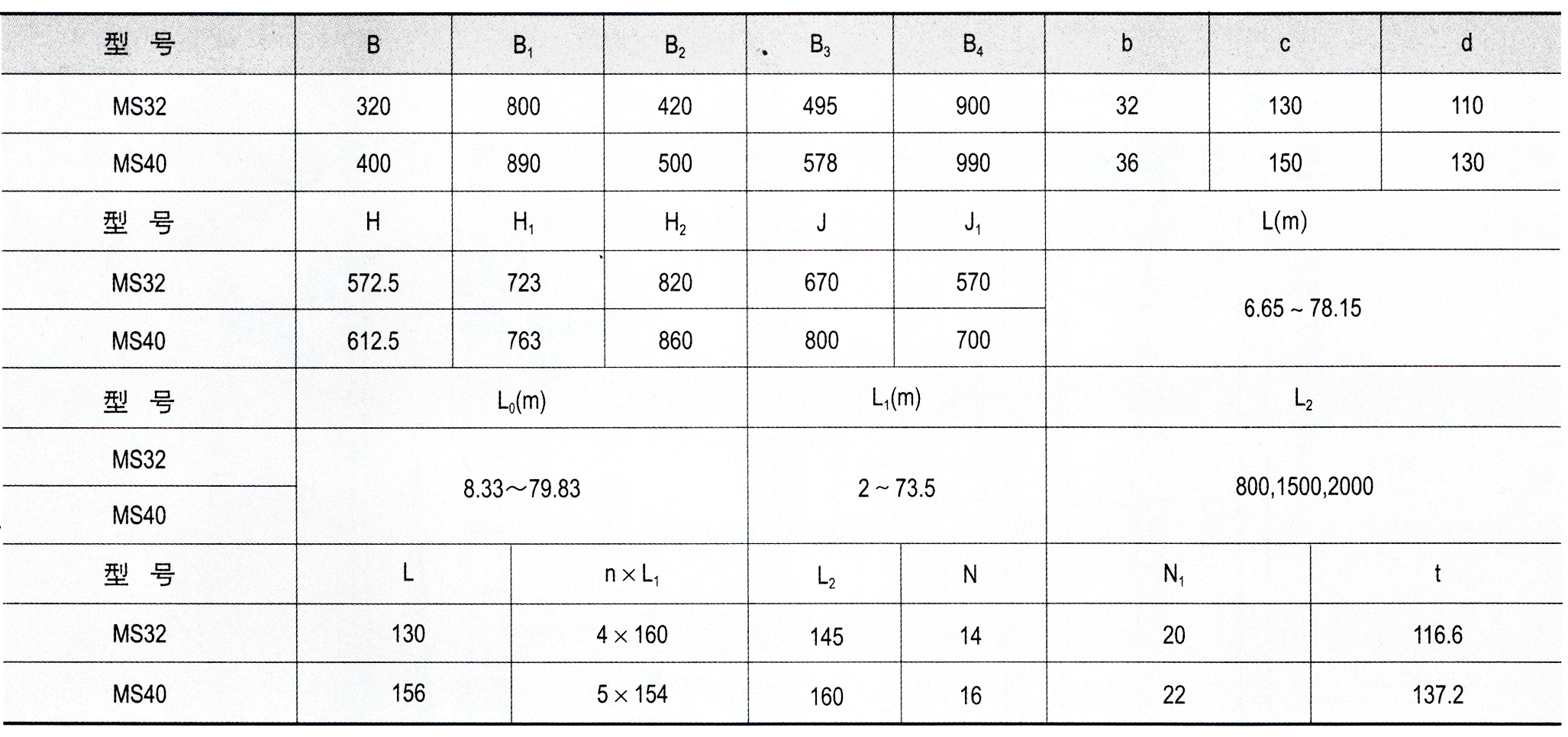

一、安装尺寸表

注：1、刮板链条为双板链。

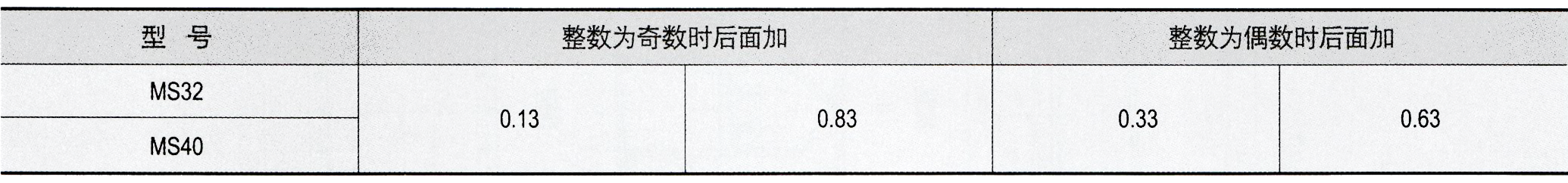

        2、输送机长度L₀组合规律见下表：

        3、埋刮板输送机水平布置和用于倾角0°≤a°≤15°时其相应安装尺寸不变。

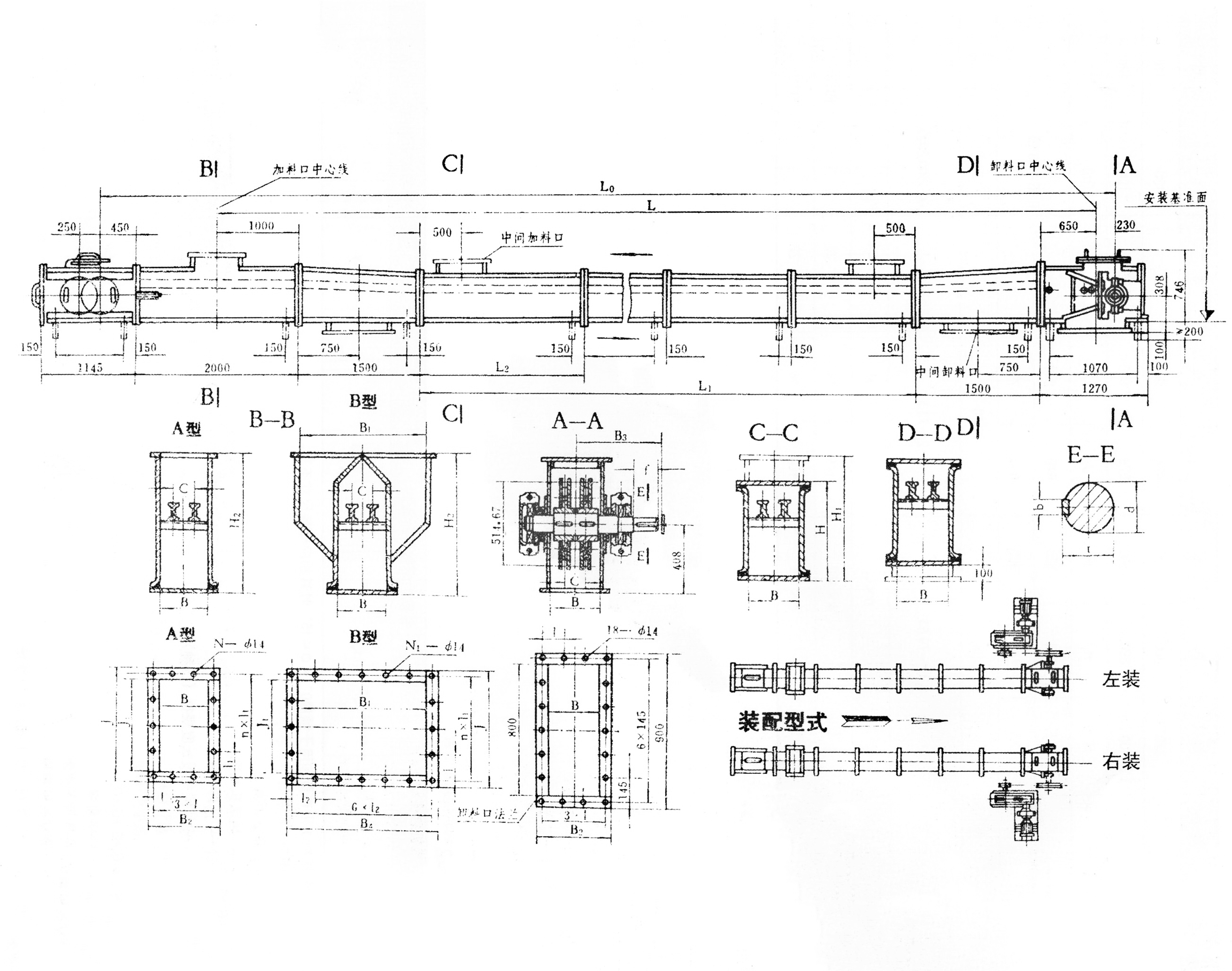

        4、所有剖面图中：刮板链条未表示。

        5、上表中：L一输送距离

                           L₀一输送机长度

                           L₁一中间段总长度

                           L₂一中间段每段长度规格(三种)

                           S—调节行程

        6、埋刮板输送机总重量G(kg)

              式 中：G=G₁+G₂+G₃+G₄

                         G₁—机组重量

                         G₂—刮板链条重量

                         G₃一驱动装置重量

                         G₄一中间加料口及中间卸料口重量
