MC16-MC25型埋刮板输送机

MC16-MC25型埋刮板输送机

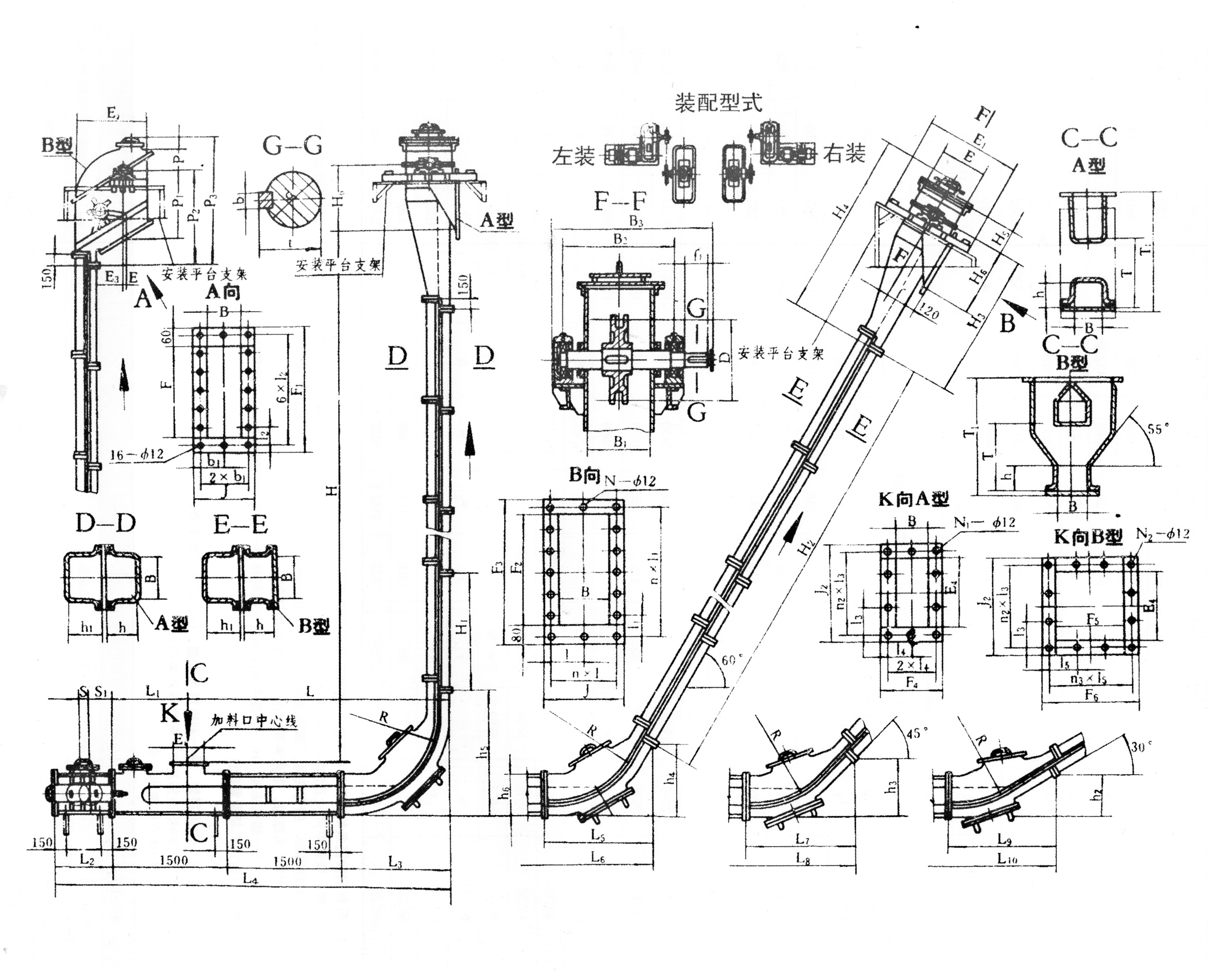

一、安装尺寸

注：1、所有刮板链条均采用外向布置，剖面图中刮板链条均未示出。

       2、头部、垂直中间段及加料段均有A型和B型两种。弯曲段有四种型式（a分别为90°、60°、45°、30°）。当选用B型头部时，仅能配A型垂直中间段和90°的弯曲段，倾斜安装时只配用A型头部和B型垂直中间段，加料段可按需要任意选用。

       3、当采用B型头部时，不允许采用DO及GO型刮板链条。

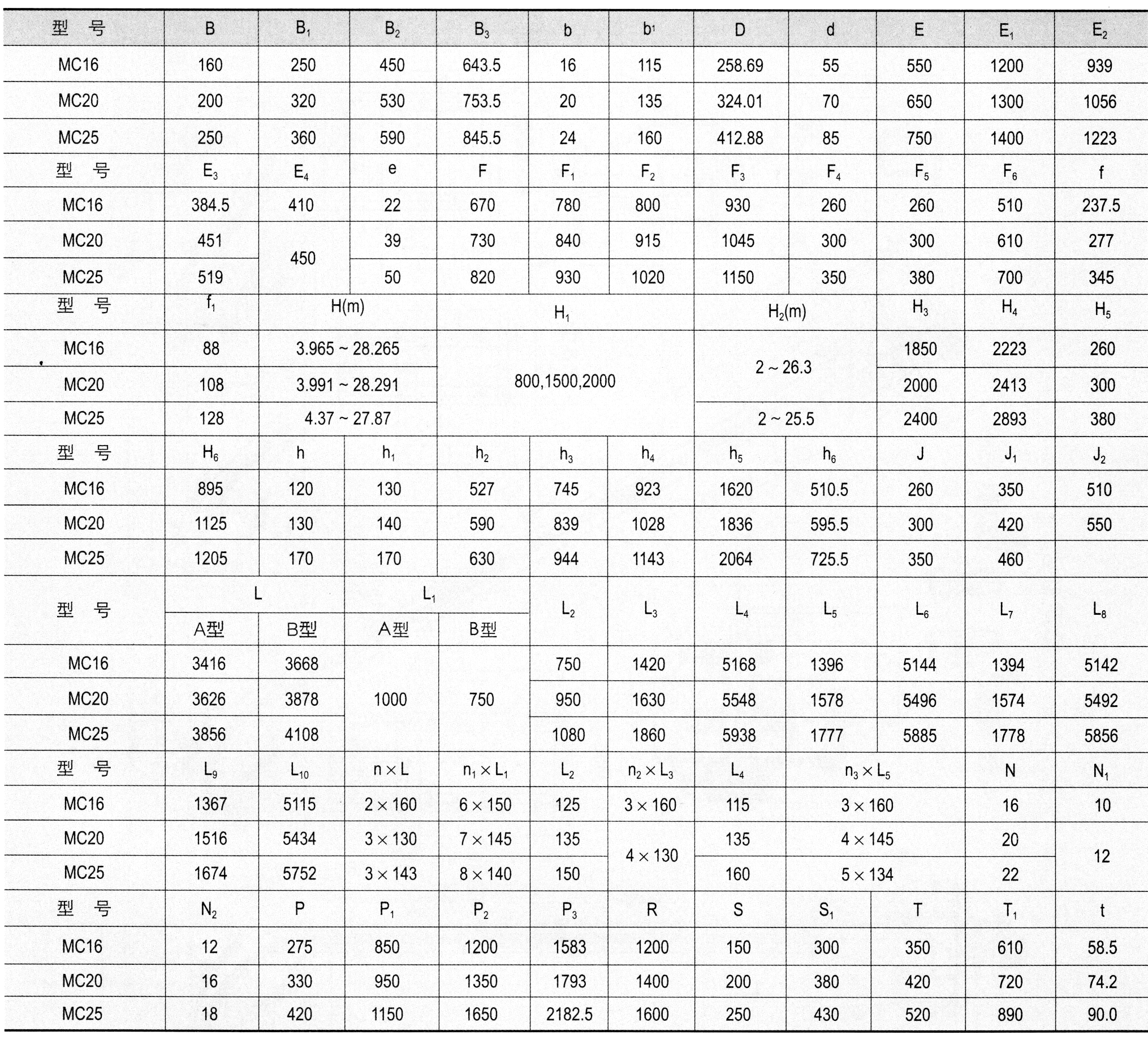

       4、上表中：H一输送高度，H₁一垂直中间段每段长度规格，H₂一垂直中间段总长，S一调节行程，

       5、埋刮板输送机总重量(Kg)：

            G=G₁+G₂+G₃

            式中：G₁一机组重量，G₃一刮板链条重量,G₃一驱动装置重量。

       6、表中H值均按A型头部及90°弯曲段计算的。

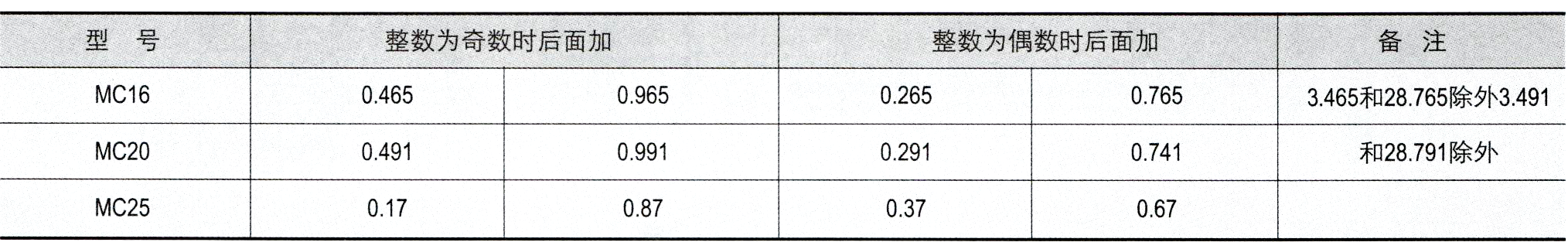

       7、输送高度H组合规律见下表
