MC32型埋刮板输送机

MC32型埋刮板输送机

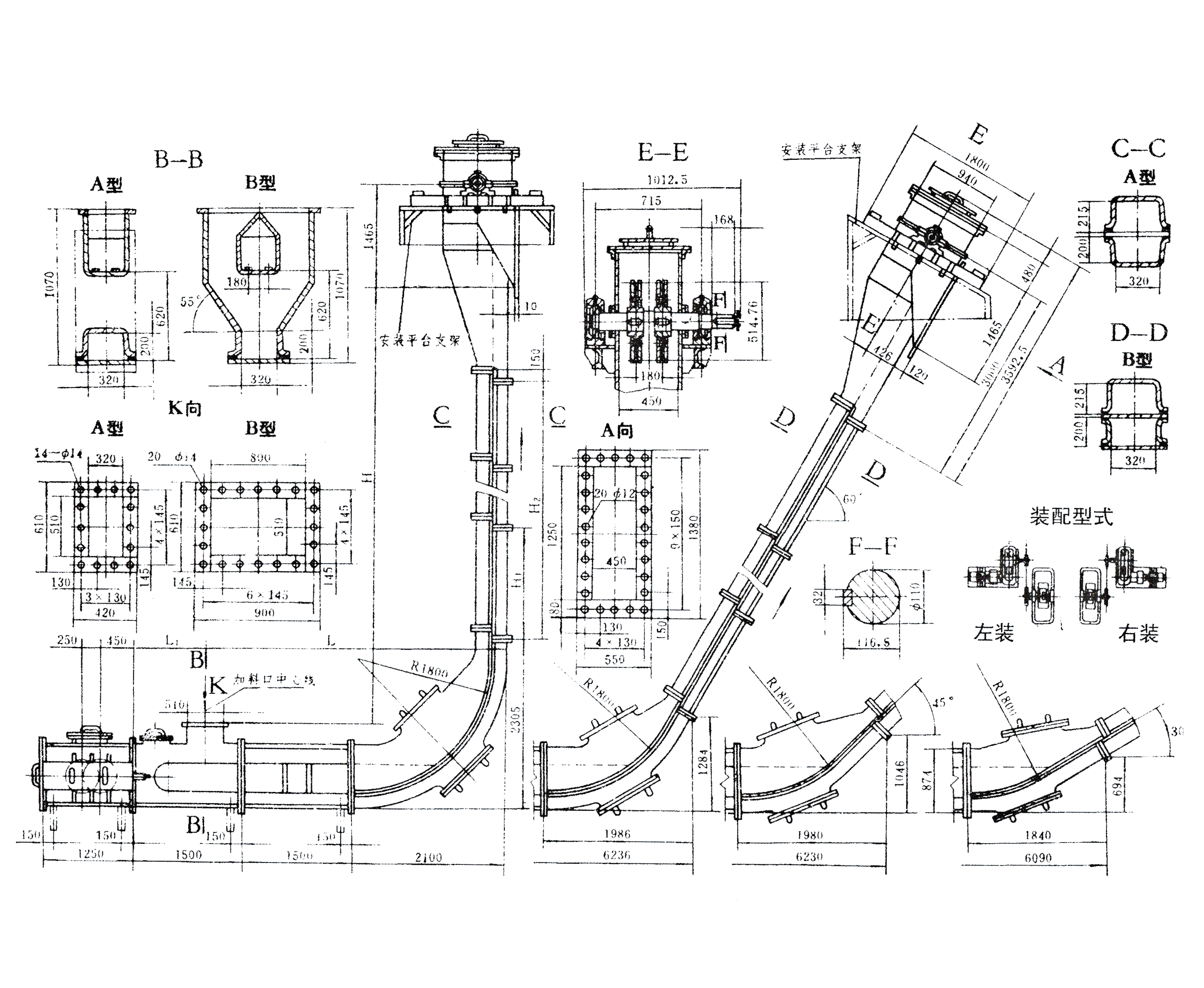

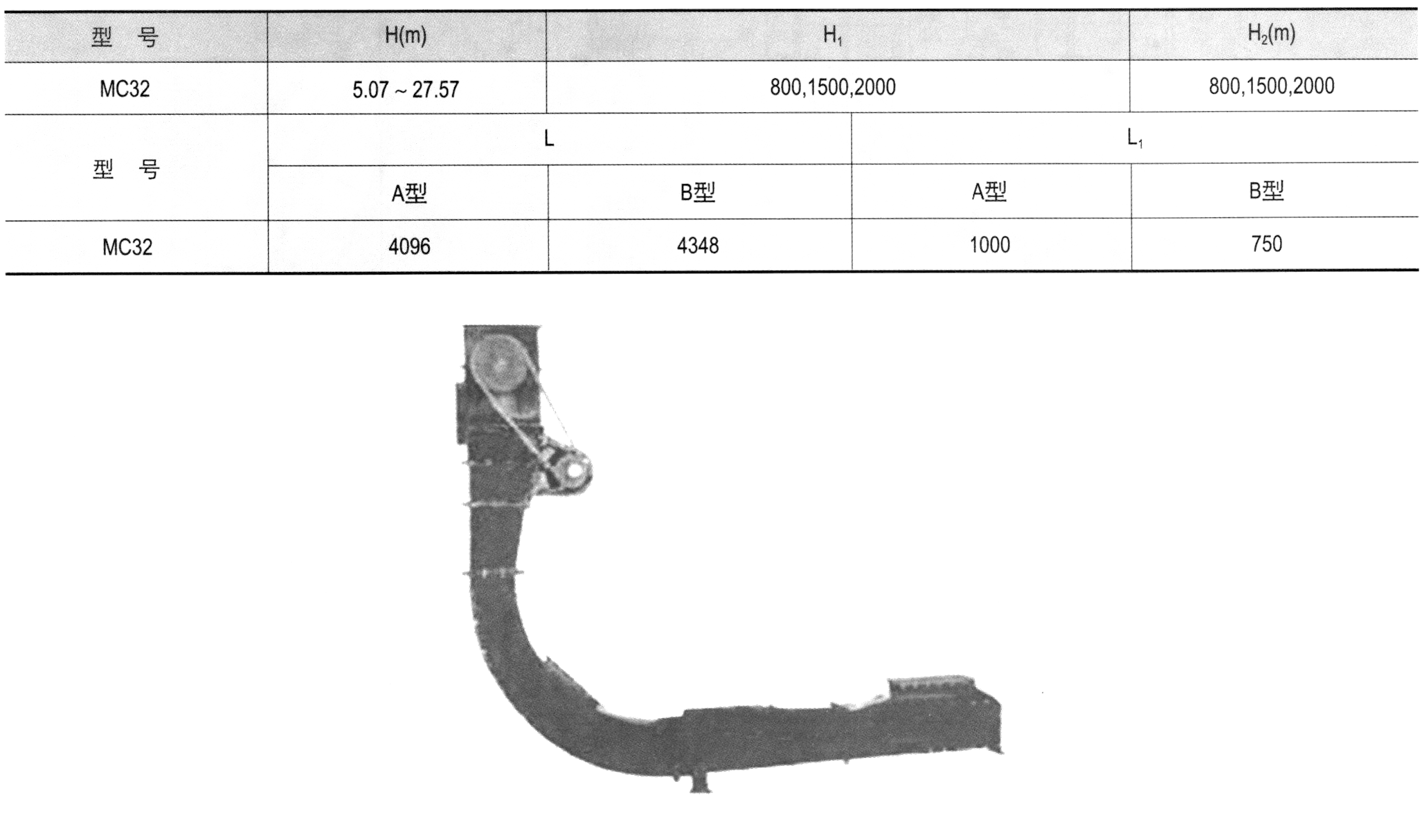

一、尺寸表

注：1、刮板链条为双板链。

       2、刮板链条采用BO及BO4两种型式。

       所有刮板链条均采用外向布置，剖面图中刮板链条均未示出。

       3、垂直中间段及加料段有A、B两种型式。弯曲段有4种规格（a分别为90°、60°、45°、30°）。而头部仅有A型一种，无B型。垂直安装时应配用A型中间段，倾斜安装时均选用B型中间段，加料段可按需要任意选用。

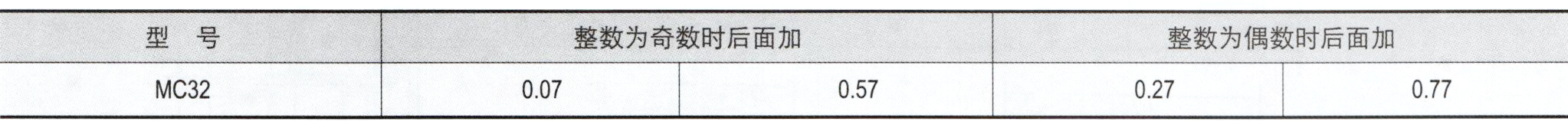

       4、输送高度H组合规律见下表：

      5、上表中：

            H一输送高度，

            H₁一垂直中间段每段长度规格，

            H₂一垂直中间段总长，

            S一调节行程，

      6、埋刮板输送机总重量(kg)：

            G=G₁+G₂+G₃

            式中：G₁—机组重量，

                      G₂—刮板链条重量，

                      G₃—驱动装置重量，

      7、表中H值均按A型头部及90° 弯曲段计算的。
