埋刮板输送机

一、 输送原理及特点

埋刮板输送机是一种在封团的矩形断面的壳体中。借助于运动着的刮板链条输送粉尘状、小颗粒及小块状等散料的连续输送设备。因为在输道物料时，刮板链条沉埋在物料之中，故称为“埋刮板输送机”。

在水平输送时，物料受到刮板链条在运动方向的推力，使物料被挤压，在物料间产生了内摩控力，又由于机壳是封闭的，物料又与机壳、刮板链间产生外摩擦，当两种摩擦合力大于物料自重而形成的推移力，促使物料向前成向上输送。

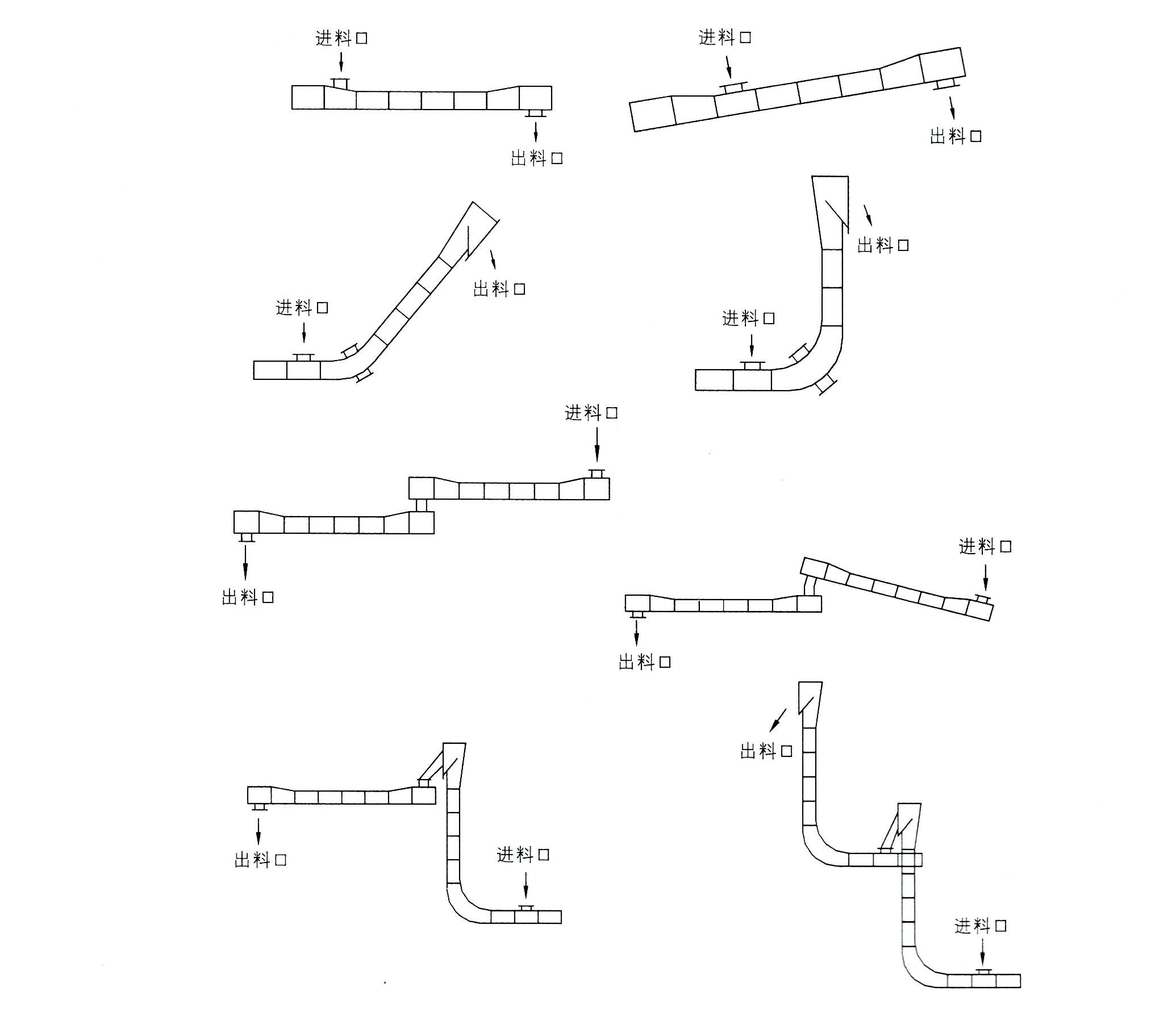

埋刮板输送机结构简单，重量较轻，体积小，密封性好，安装维修比较方便。它不但能水平输送也能倾斜和垂直输送；不但能单机输送，还可组合布置，串接输送；能多点加料。也能多点卸料，工艺布置较为灵活。由于壳体封闭。在输送物料时可以改善工作条件，减少环境污染。

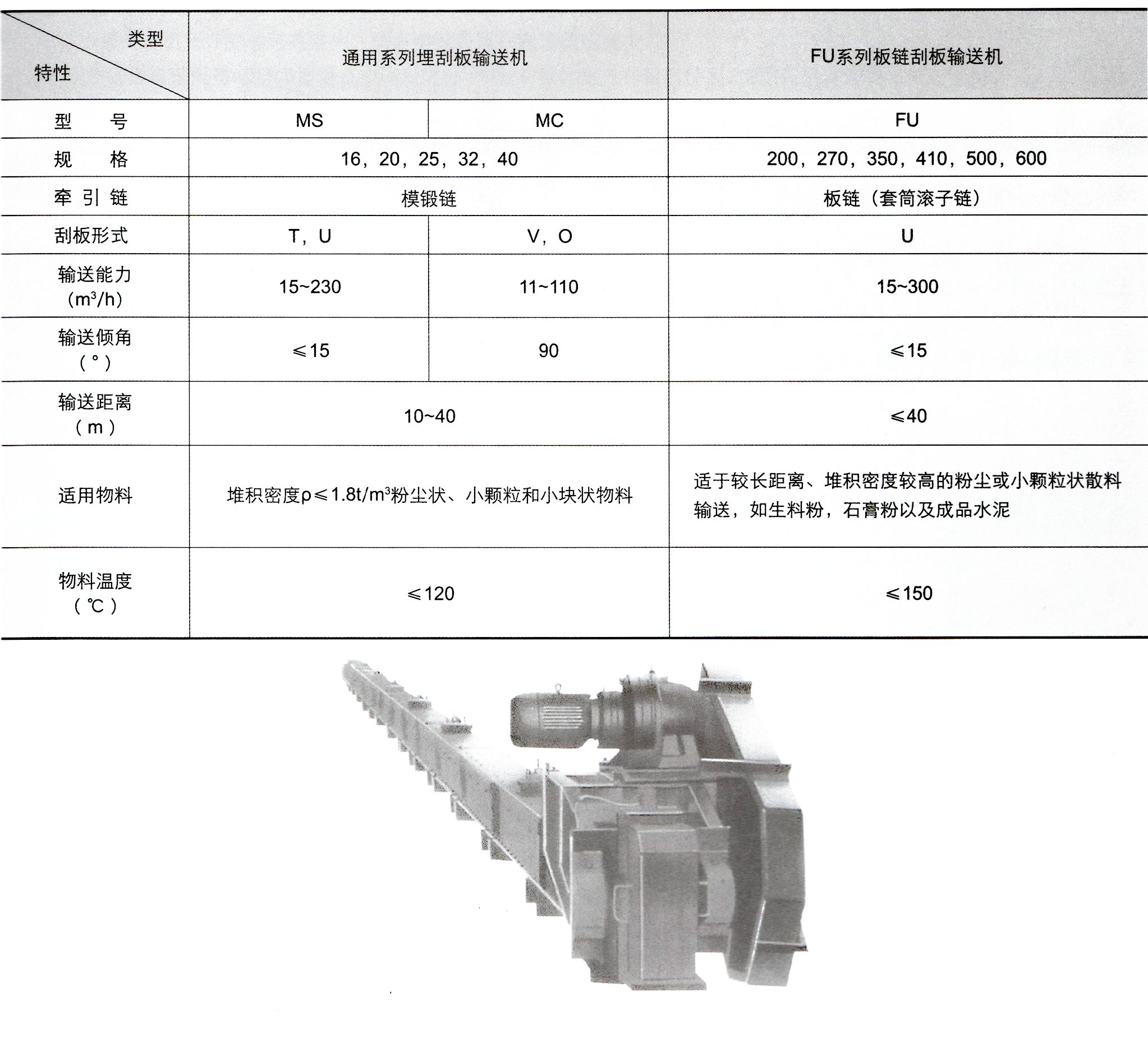

二、类型与特性

三、 结构简介

通用型埋刮板输送机由头部、尾部、各不同型式的工作段、刮板链条及驱动装置等组成。

1、刮板链条、由不同的刮板和不同的链条焊接而成，是埋刮板输送机的承载牵引构件。根据输送物料的特点和要求，可以选用恰当的形式。见图1《刮板链条型式》。

2、头部：头部装有头轮，并开有卸料口，此卸料口须常开通过头轮轴伸出端装的大链轮，与传动链条、小链轮及驱动装置连接。是动力输入部件。

MS型和M2型埋刮板输送机其头部只有一种形式，MC型埋刮板输送机有A型和B型两种头部。A型头部在亚直和倾科布置时均可采用，B型头部只用于垂直布置时(但MC32只有A型头部) 。

头部的出轴均有左装和右装之分。站在输送机尾部，看头部，出轴在头部左侧为左装，出轴在头部右侧为右装（根据用户工况而定）。

3、尾部：尾部装有尾轮和螺旋式拉紧调节机构。链条绕过尾部回转，调节机构用以调节链条的松紧程度，保持一定的张力以正常工作。各型式的埋刮板输送机的尾部结构大致相同，主要是调节尾输偏差及行程。

4、加科段：开有加科口，是物料的进入处。各种机型的理刮板输送机均有A型和B型两种加科段，A型为上加料，B型为两侧加料（下倾角为55°）根据物料特性任意选用。

5、过渡段：在MS型埋刮板输送机中，过波段用以连接加料段和水平中间段、水平中间段和头部，在MZ型埋刮板输送机中，过渡段用以连接上水平段和头部。

MC型埋刮输送机无过渡段。

6、水平中间段：是具有定长度规格的水平输物料的封闭壳体， 用在MS型埋刮板输送机中， 其长度规格有三种，在埋刮板输送机允许的输送距离内，水平中间段可任意增加成减少。

7、下水平段：连报加料段和弯曲段的部件，用于MC型和2型埋刮板输送机的下水平部分，只有一种型式和一种长度规格。

8、上水平段：是具有一定长度规格的水平输送物料的封闭壳体，用在MZ型埋刮板输送机的上水平部分。其长度规格有三种，在埋刮输送机允许的输送距离内，上水平段可任意增加和减少。

9、弯曲段：将水平输送转变为重直输送的部件。在承载壳体中焊有耐麻的村板。弯曲段用于MC型和MZ型埋刮板输送机中，为了使全机布置灵活，在MC型理刮板输送机中弯曲段共有4种规格，即A型，a=90° ; B型，a=60° ; C型， a=45° ; D型，a=30° 。还可根据需要任意选用。

MZ型埋刮板输送机只有一种a=90° 的弯曲段。

10、垂直中间段：是具有一定长度规格的垂直输送物料的封闭壳体，用在MC型和MZ型埋刮输送机中。其长度规格有三种，在埋别板输送机允许的输送高度内。垂直中问段可任意增加或减少。

MC型埋刮板输送机有A型和B型垂直中间段之分，A型在机体垂直布置时使用，B型在机体倾斜布置时使用。

MZ型埋刮板输送机只有一种重直中间段。

11、上回转段：将垂直输送转换为水平输送的部件，仅用于MZ型埋刮板输送机中。在回转段里装有托轮，导轮，并开有回料斗，刮板链条通过装在承敬壳体中的托轮和装在空载壳体中的导轮变换输送方向。

12、中间加料口：配用于MS型埋刮板输送机中，当需要多点加料时使用它布置在水平中间段的质部盖板上，一般在现场安装时切割和焊接。

13、中间卸料口：配用于MS型和MZ型埋刮板输送机中，当需要多点卸料时使用。它布置在过渡段和水平中间段、或者上水平段的下部底板上，一般在现场安装时切割和焊接。

14、驱动装置：驱动装置是作为一个独立的通用部件来选用的，由电动机、减速器、柱销联轴器、护罩、驱动装置架、传动链条和大、小链轮等组成。

驱动装置分为Y系列电机配ZQ型减速箱或摆线针轮减速器二种。

四、性能参数及安装尺寸

1、 MS型埋刮板输送机主要参数                                                                           表一

2、MS型埋刮板输送机安装尺寸                                                                            表二

3、MS16-MS25型埋刮板输送机安装尺寸                                                              表三

4、MS32-MS40型埋刮板输送安装尺寸                                                                 表四

5、MC型埋刮板输送机主要参数                                                                            表五

6、MC型埋刮板输送技术性能                                                                                表六

7、MC-MC25型埋刮板输送机安装尺寸                                                                  表七

8、MC32型埋刮板输送机有关尺寸                                                                         表八

9、M2型埋刮板输送机主要参数                                                                             表九

10、MZ型埋刮板输送机技术性能                                                                           表十

11、MZ型埋刮板输送机安装尺寸                                                                           表十一

12、MS16-MS25大倾斜型埋刮板输送机安装尺寸                                                   表十二

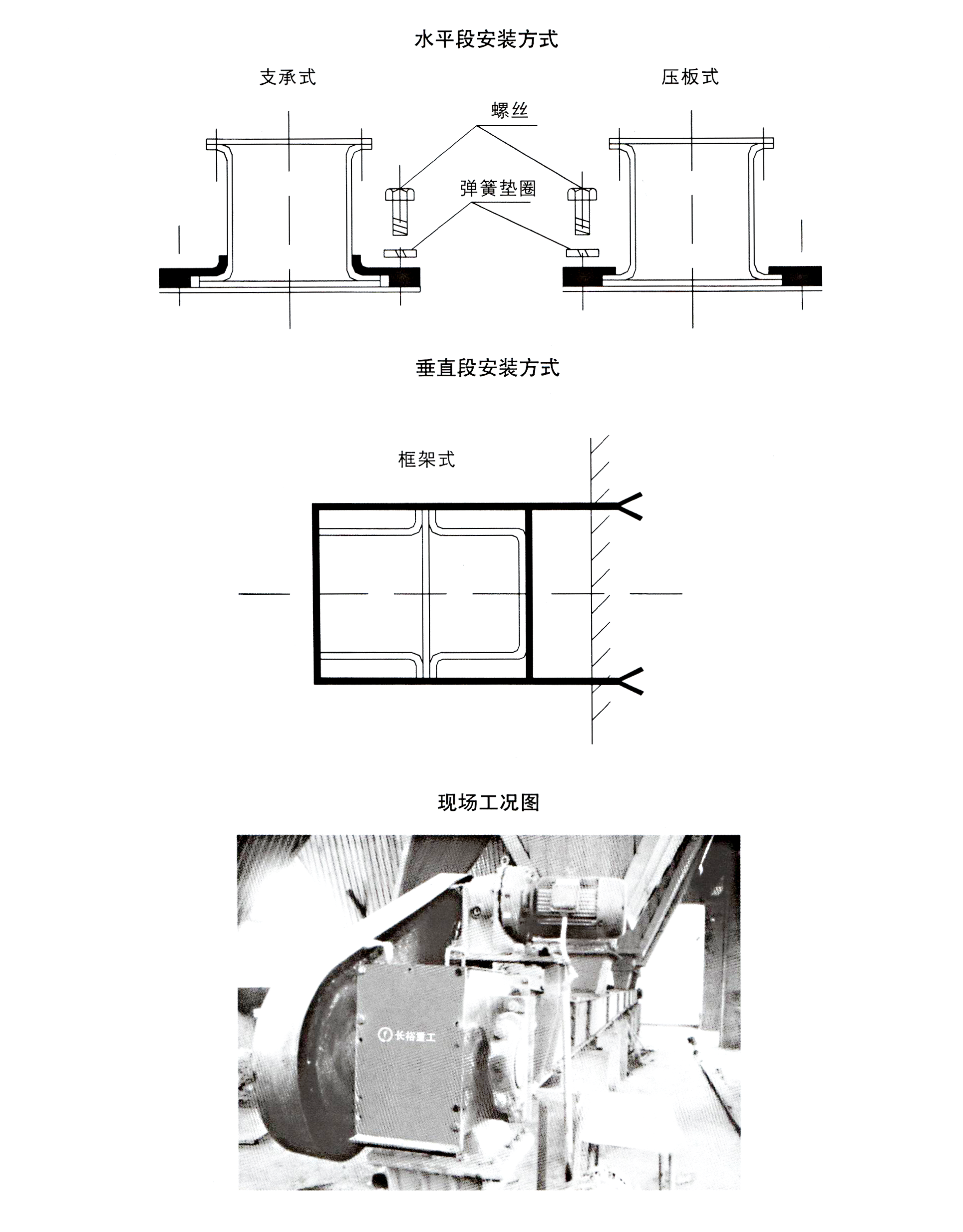

五、安装固定方式
