MZ16-MZ25型埋刮板输送机

MZ16-MZ25型埋刮板输送机

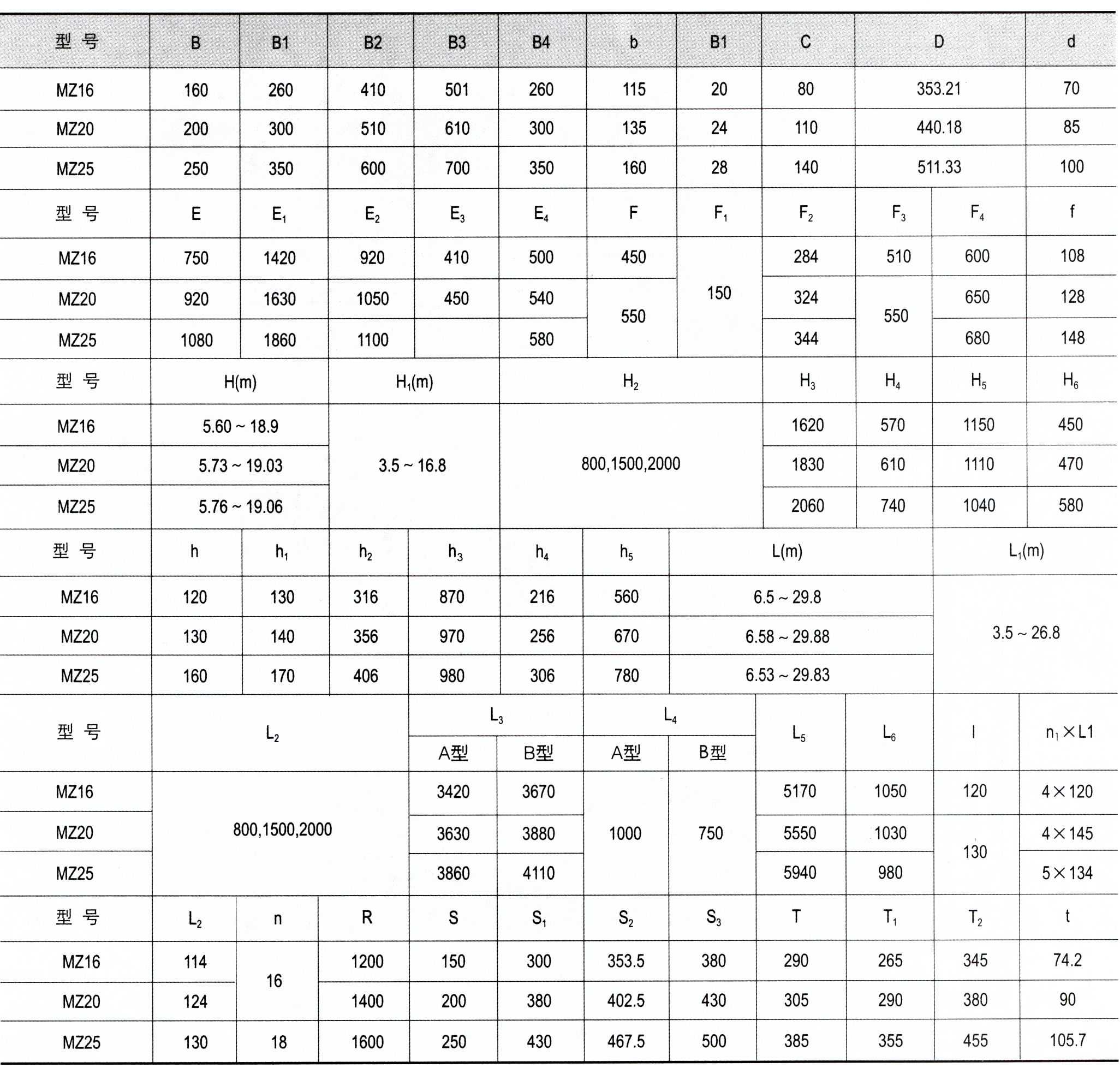

一、安装尺寸表

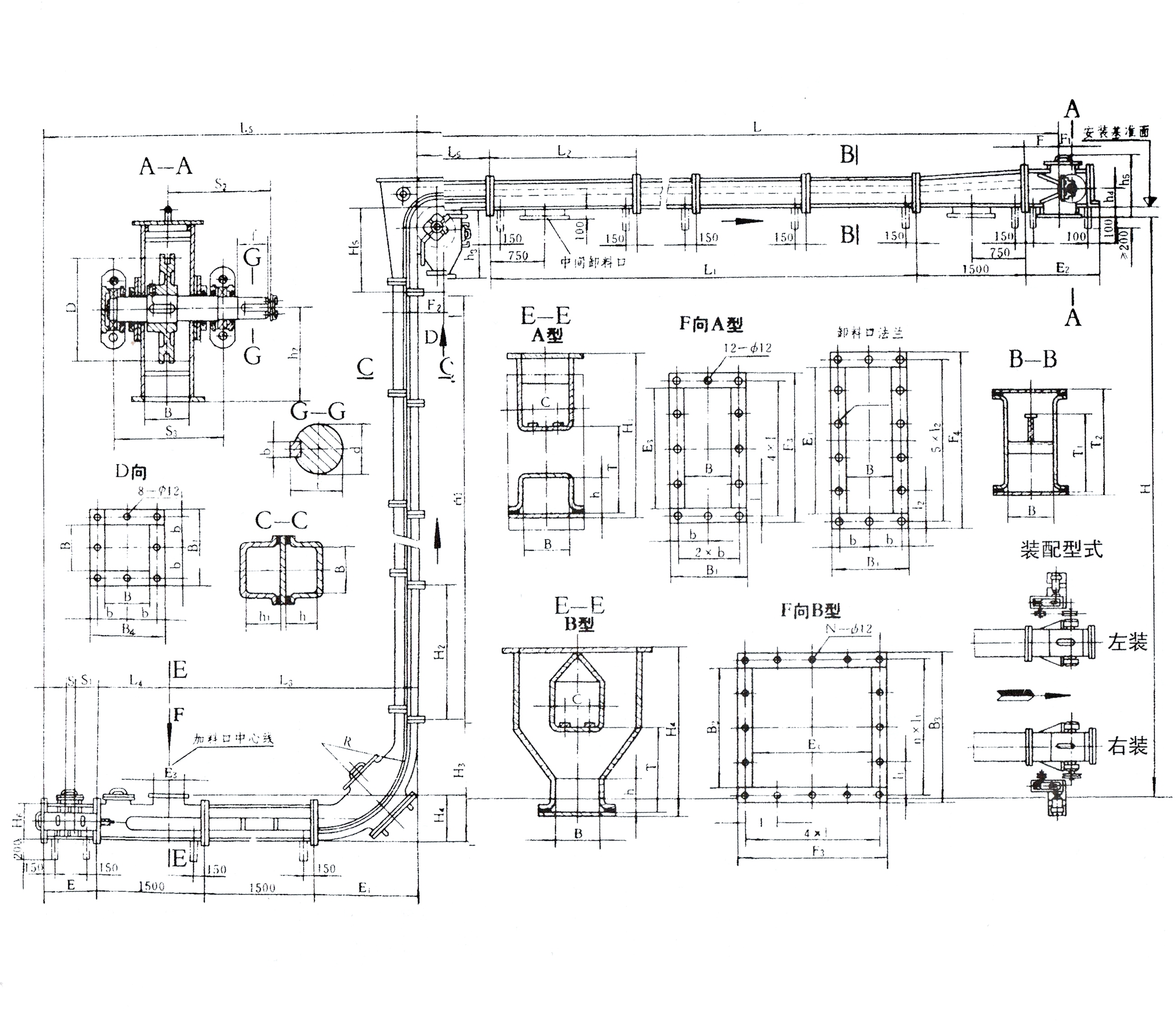

注：1、刮板链条均为DV1型，并采用内向布置，剖面图中表示出

       2、加料段有A型和B型两种，可按需要任意选用

       3、上表中: H一输送高度                               H₁一重直中间段总高度

                        H₂一垂直中间段每段长度规格       L一上水平部分输送长度

                        L₁一上水平段总长度                      L₂一上水平段每段长度规格

                        S一调节行程

       4、理刮板输送机总重量(kg)

            式中: G=G₁+G₂+G₃+G₄

                    G₁一机组重量

                    G₂—刮板链条重量

                    G₃一驱动装置重量

                    G₄一中间卸料口重量
