MS16-MS25大倾斜型埋刮板输送机

MS16-MS25大倾斜型埋刮板输送机

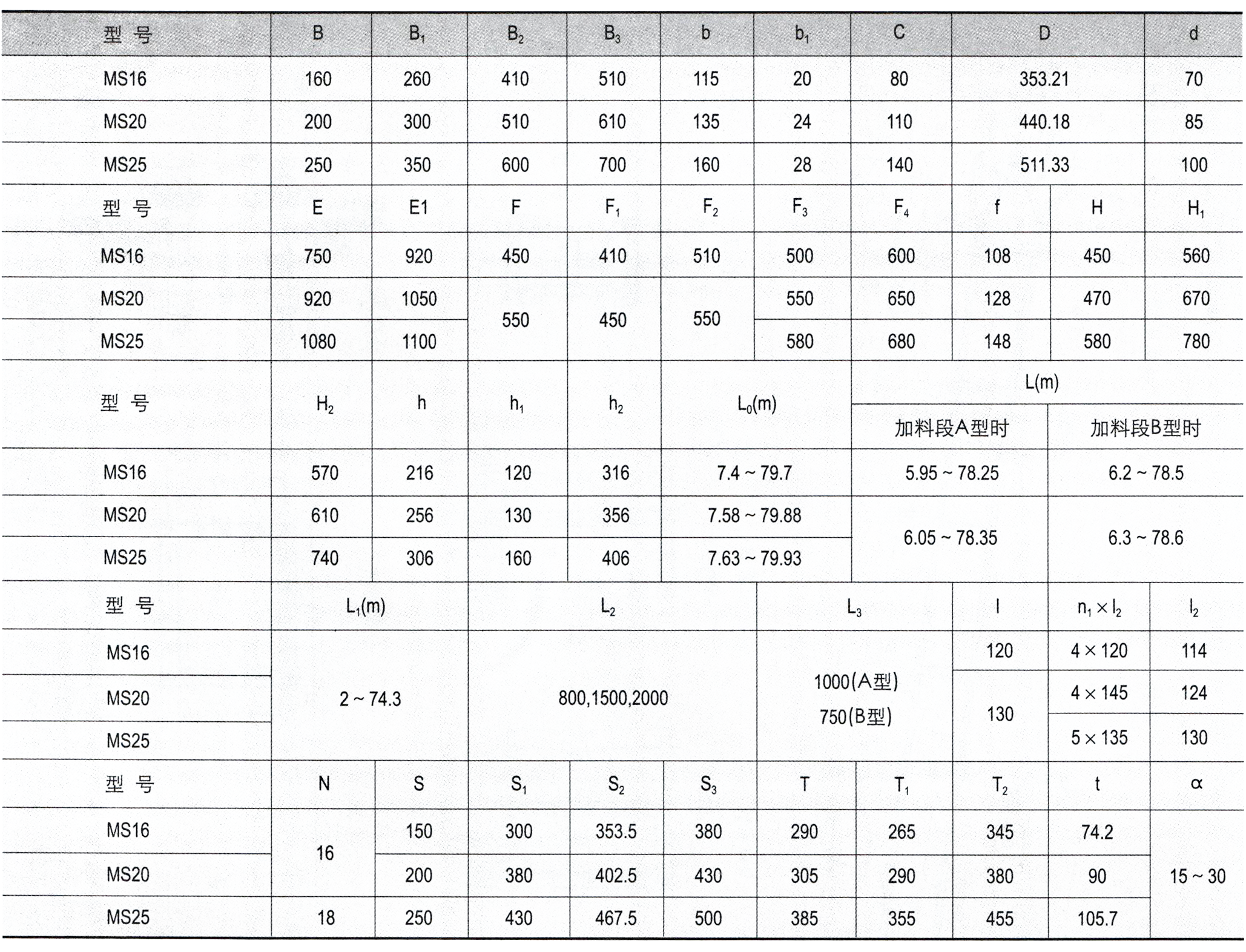

一、安装尺寸表

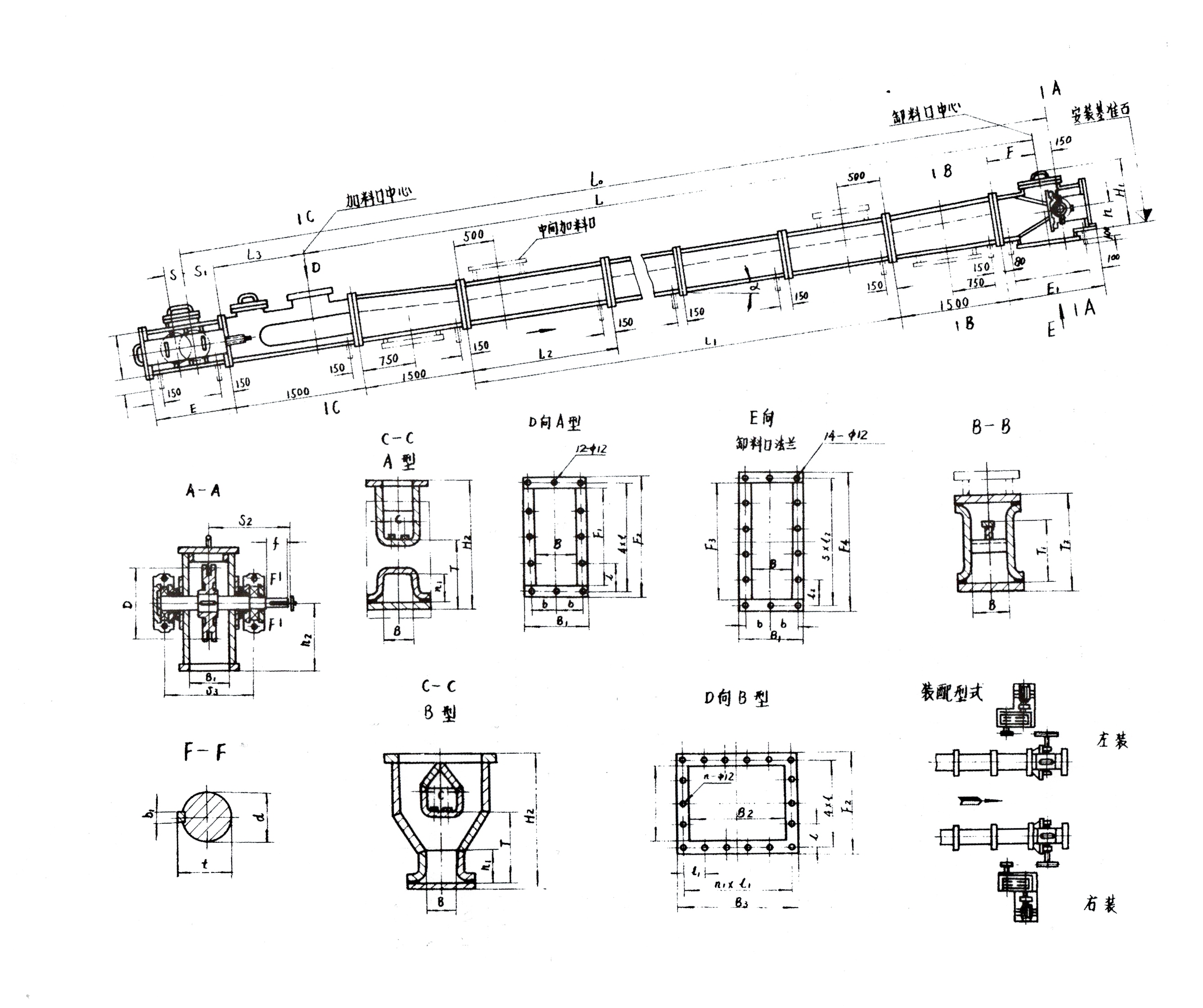

注：1、本机型为大倾斜型,系由MZ型堙刮板输送机的下水平部分与上水平部分（中间加一过渡段）组合而成。适用于15°<a< 30°的情

      况。当a=30°时应使用垂直型埋刮板输送机。

      2、刮板链条为DV₁型，采用内向布置，部面图中均未表示。

      3、加料段有A和B型,可按需要任意选用。

      4、上表中：L—输送距离

                         L₀一输送机长度

                         L₁一中间段总长度

                         L₂—中间段每段长度规格

                         S—调节行程

      5、埋刮板输送机总重量G(kg)

            式中：G=G₁+G₂+G₃+G₄

                      G₁一机组重量

                      G₂一刮板链条重量

                      G₃一驱动装置重量

                      G₄一中间加料口及中间卸料口重量
